測量原理：如圖所示，我公司針對不同風道尺寸選擇等截面柱形沖板式風量測量裝置進行垂直風道的含塵風流量測量，測量元件的正壓側取壓通過風對下面圓柱上截面的沖擊而產生壓力進行正壓獲取，壓力的大小取決于通過對沖擊面的截面大小來計算確定；在圓柱體側面進行負壓獲取，正負壓取壓管均垂直向下不易積灰并均加裝自清灰裝置，所有的匯總?cè)�壓管均垂直向下，本質上杜絕了堵灰為本質防堵；本測量裝置每對測點由柱狀沖板式正壓側和負壓側組成，根據國家標準將管徑進行等截面多點布置，將多個測量探頭等截面有機地組裝在一起，正壓側與正壓側相連，負壓側與負壓側相連，正、負壓側各引出一根總的引壓管，與變送器相連，測得截面的平均差壓，然后計算出總的流量。

● 測量精度：±1.5%，經現場標定修正可達到±1.0%

● 工作溫度：-45℃-400℃

● 最大工作壓力：380Kpa

● 裝置材質：不銹鋼

● 加工工藝：線切割，氬弧焊焊接

● 測量介質：氣體、含塵氣體

● 直管段要求：2倍當量直徑

● 探頭數量：根據風道管徑和直管段長度設計

裝置特點：

（1）等截面多點布置，測量精度高，測量線性和重復性好。

（2）防堵性能優越，真正的免維護運行。裝有自動清灰裝置，可利用管道內流體的不規則運動進行自動清灰，絕不需要外加壓縮空氣進行吹掃。

（3）插入式布置，節能效果好。

（4）有效使用壽命長，可正常使用6年以上。

（5）差壓放大倍數可達到5-6倍，可解決介質流速較慢風道流量測量問題。

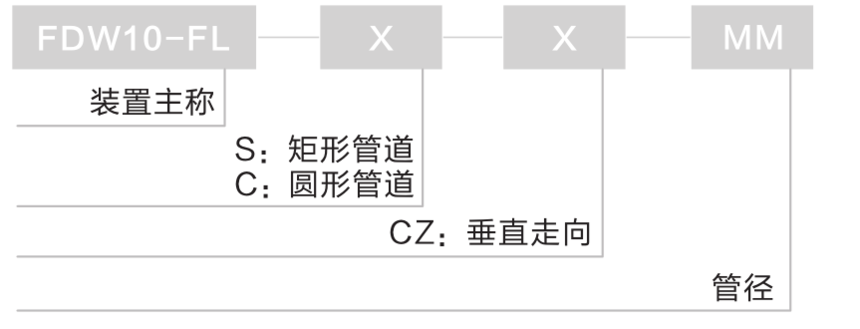

型號描述：
